商品条形码设计规范

条形码理论上是标识商品身份的唯一代码，具有全球唯一性。

根据GB/12904-2008(商品条码_零售商品编码与条码表示)使用标准规范，我国条形码有13位（EAN-13)与8位（EAN-8）两种，在单独的、不可再分的独立包装的零售商品，其条形码编制位13位代码。

EAN-13条码

EAN-8条码

只有当13位代码的条码符号的印刷面积超过商品标签最大面面积的四分一或者全部可印刷面积的八分一时；当商品标签的最大面面积小于40cm²或者全部可印刷面积小于80cm²时；产品本身是直径小于3cmm的圆柱体时，有以上情况任意一种，可以申请8位代码。

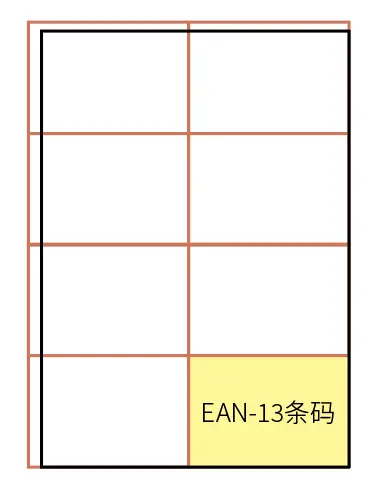

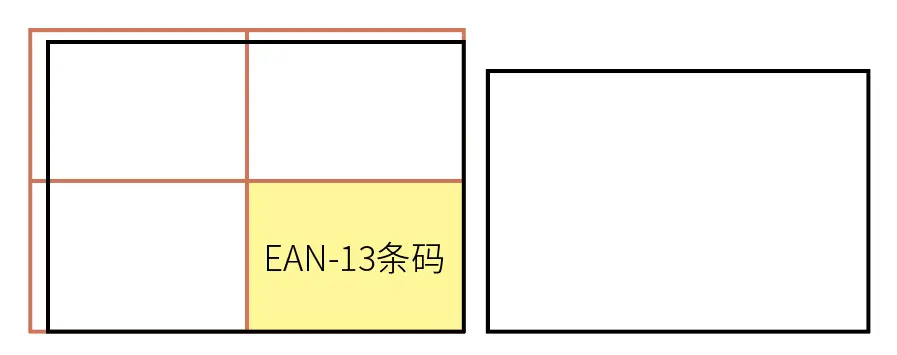

商品标签最大面面积的1/4

可印刷面积的1/8

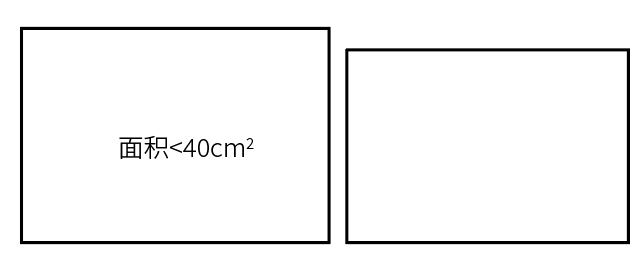

商品标签最大面面积＜40cm²

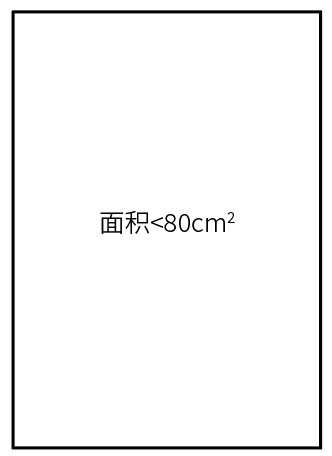

全部可印刷面积＜80cm²

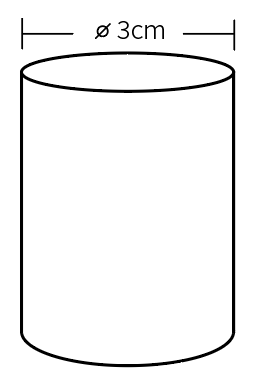

产品直径直径＜3cm

13位（EAN-13)条形码由厂商识别代码、商品项目代码和校验码4部分组成。

有4种结构种类

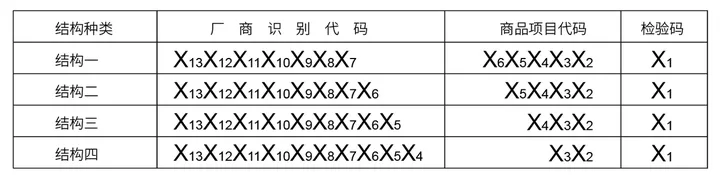

EAN-13  4种结构种类

厂商识别代码由7~10位数字组成，中国物品编码中心负责分配和管理，其中前3位代码为前缀码，我国的条形码前缀为690~695，这是国际物品编码协会分配的。

商品项目代码由5~2位数组成，一般由厂商编制，也可以由中国物品编码中心负责编制。

校验码为1位数字，用于检验整个编码的正误。

8位（EAN-8)条形码由前缀码、商品代码和校验码3部分组成。

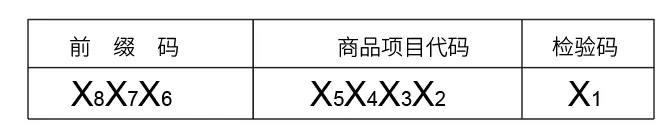

EAN-8 的结构种类

前缀码为690~695，这是国际物品编码协会分配的。

商品项目代码由4位数字组成，中国物品编码中心负责编制。

校验码为1位数字，用于检验整个编码的正误。

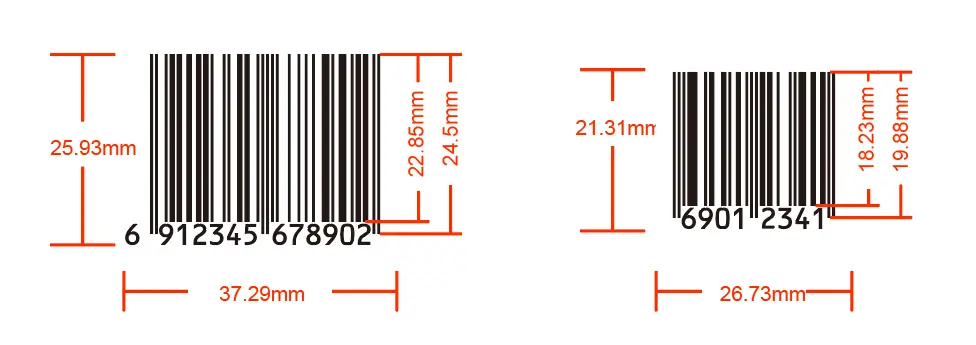

13位（EAN-13)条形码的基本尺寸为37.29x25.93mm，8位（EAN-8)条形码的基本尺寸为26.73x21.31mm，原则上国家推荐缩放范围为基本尺寸的80%~200%。

条形码基本尺寸

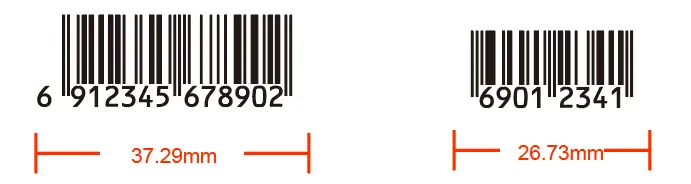

当放置条形码位置过窄，可以在基本尺寸上将条形码高度缩短，但宽度不变。

高度缩小后条码尺寸

条码颜色搭配建议

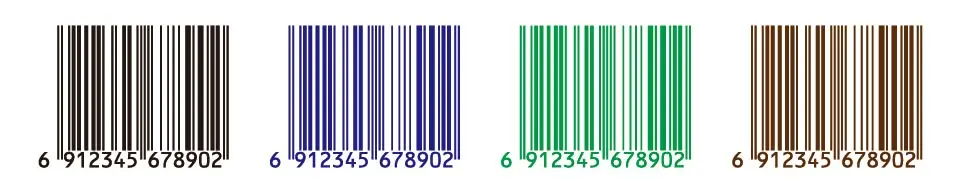

白色底

橙色底

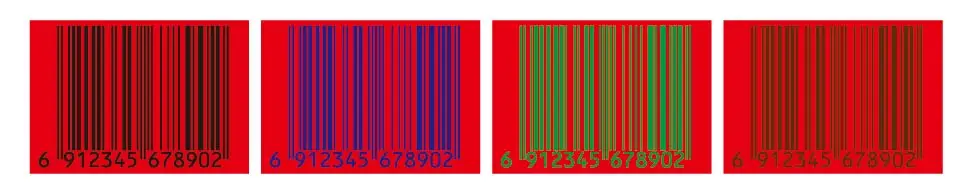

红色底

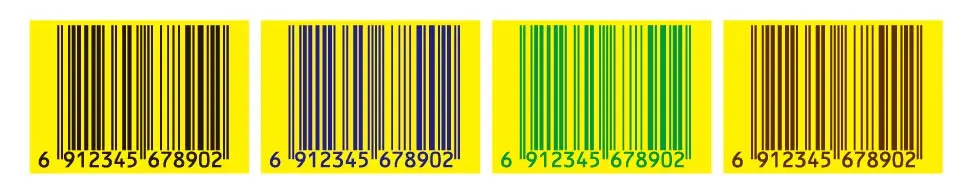

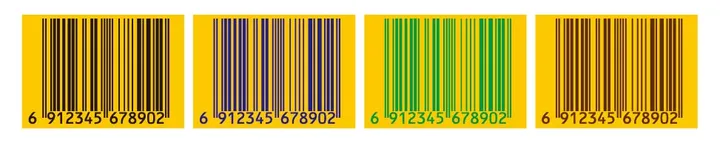

黄色底

如果空白位颜色没有以上列表所示，建议把空白位颜色做成白色

附件：条码相关标准解读

【标准解读】商品条码 条码符号放置指南 （一）

文章来源：中国条码技术与应用协会　　　　　2023年08月18日

　 商品条码符号放置通则

　　选择与应用环境相匹配的条码符号

　　应根据预计的扫描环境，在商品或物流单元上放置符合储运包装、物流单元等规定的条码符号。在零售商品上应放置EAN-13、UPC-A、EAN-8或UPC-E条码符号；在储运包装商品上可以放置EAN-13、UPC-A、ITF-14或UCC/EAN-128条码符号；在物流单元上应放置UCC/EAN-128条码符号。

　　避免不同条码标识冲突

　　在一个商品上不应出现两个或两个以上表示不同商品代码的条码符号。

　　确定合适的条码符号数量

　　通常在一个商品上只放置一个表示商品代码的条码符号。但是对于沉重的或体积大的零售商品和不规则包装的零售商品，以及储运包装商品、物流单元，推荐在一个商品上放置两个或更多数目的表示同一个商品代码的条码符号。

位置相对统一及便于扫描

条码符号在各类商品项目上放置的位置应相对统一、便于扫描操作和识读

　　避免选择的位置

　　应避免把条码符号放置在：会使条码符号变形和受其它损害的地方；有穿孔、冲切口、开口、装订钉、拉丝拉条、接缝、折叠、折边、交迭、波纹、隆起、褶皱、其它图文和纹理粗糙等地方；转角处或表面曲率过大的地方；会被包装的折边或悬垂物遮盖的地方。

　　选择适当的条码符号放置方向

　　在商品包装上条码符号宜横向放置。横向放置时，条码符号的供人识别字符应为从左至右阅读。在印刷方向不能保证印刷质量和商品包装表面曲率及面积不允许的情况下，可以将条码符号纵向放置。纵向放置时，条码符号供人识别字符的方向宜与条码符号周围的其它图文相协调。

　　如特殊情况需将条码符号放置于商品包装曲面上，应根据表面曲度做具体调整。

【标准解读】商品条码 条码符号放置指南 （二）

文章来源：中国条码技术与应用协会　　　　　2023年08月18日

　 零售商品条码符号的放置

　　首选位置：首选的条码符号位置在商品包装背面的右侧下半区域内。

　　注：本规则不适用于不规则包装商品、连续出版物和部分透明塑料包装的商品。

　　其他位置：商品包装背面不适宜放置条码符号时，可选择商品包装另一个适合的面的右侧下半区域放置条码符号。但是对于体积大的或笨重的商品，条码符号不应放置在商品包装的底面。

　　边缘间距：条码符号与商品包装邻近边缘的间距不应小于8mm或大于100mm

　 常见类型包装上条码符号的放置

　　箱型包装

　　对箱型包装，条码符号宜印在包装背面的右侧下半区域，靠近边缘处；包装背面不适合印条码符号时，可印在正面的右侧下半区域。

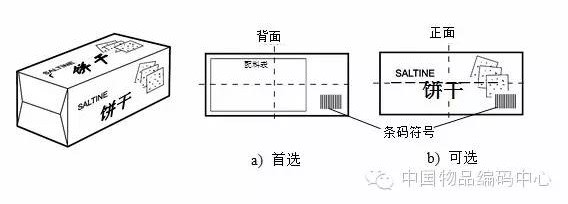

图1　箱型包装示例

　　瓶型和壶型包装

　　条码符号宜印在包装背面或正面的右侧下半区域。不应把条码符号放置在瓶颈、壶颈处

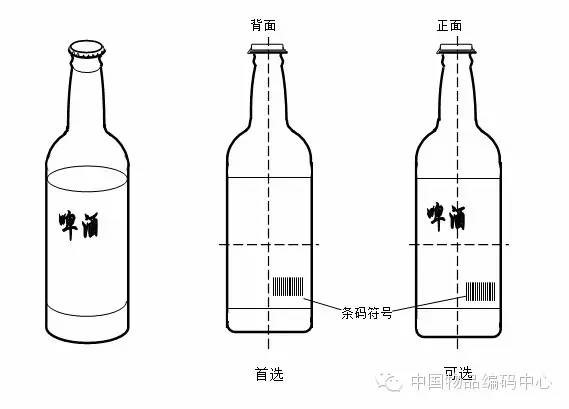

图2　瓶型包装示意图

　　袋型包装

　　条码符号宜放置在包装背面或正面的右侧下半区域，尽可能靠近袋子中间的地方，或放置在填充内容物后袋子平坦、不起皱折处。不应把条码符号放在接缝处或折边的下面。

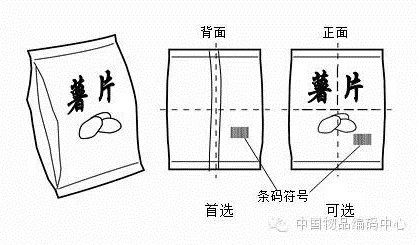

图3　袋型包装示例

　　体积大或笨重的商品包装

　　对于有两个方向上（宽/高、宽/深或高/深）的长度大于45cm，或重量超过13kg的商品包装。条码符号宜放置在包装背面右侧下半区域。

　　包装背面不宜放置时，可以放置在包装除底面外的其他面上。每个商品上可以使用两个同样的、标识该商品的商品条码符号，一个放置在包装背面的右下部分，另一个放置在包装正面的右上部分，并可将其商品条码符号的供人识别字符高度放大至16mm以上，印在条码符号的附近。

【标准解读】商品条码 条码符号放置指南 （三）

文章来源：中国条码技术与应用协会　　　　　2023年08月18日

　 储运包装商品上条码符号的放置

　 包装箱

　　符号位置

　　可以把表示同一商品代码的条码符号放置在储运包装商品箱式外包装的所有四个直立面上；也可以放置在相邻两个直立面上。如果仅能放置一个条码符号，则应根据配送、批发、存储等的约束条件和需求选择放置面，以保证在存储、配送及批发过程中条码符号便于识读。

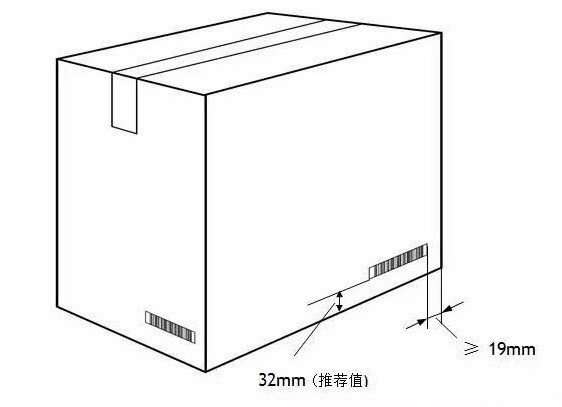

图1　储运包装箱上条码符号的放置

　　符号方向

　　条码符号应横向放置，使条码符号的条垂直于所在直立面的下边缘。

　　边缘间距

　　条码符号下边缘到所在直立面下边缘的距离不小于32mm、推荐值为32mm；条码符号到包装垂直边的距离不小于19mm。

　　附加的条码符号

　　商品项目已经放置了表示商品代码的条码符号，还需放置表示商品附加信息（如贸易量、批号、保质期等）的附加条码符号时，放置的附加符号不应遮挡已有的条码符号；附加符号的首选位置在已有条码符号的右侧，并与已有的条码符号保持一致的水平位置。应保证已有的条码符号和附加条码符号都有足够的空白区。

　　如果表示商品代码的条码符号和附加条码符号的数据内容都能用UCC/EAN-128条码符号来标识，则宜把两部分数据内容连接起来，做成一个条码符号。

　 浅的盒或箱

　　高度小于50mm、大于等于32mm的盒或箱

　　当包装盒或包装箱的高度小于50mm,但大于或等于32mm时，供人识别字符可以放置在条码符号的左侧，并保证符号有足够宽的空白区。条码符号（包括空白区）到单元直立边的间距应不小于19mm。有时在变量单元上使用主符号和附加符号两个条码符号。如果必须把条码符号下面的供人识别字符移动位置，则主符号的供人识别字符应放在主符号的左侧；附加符号的供人识别字符应放在附加符号的右侧。

　　高度小于32mm的盒或箱

　　当包装盒或包装箱的高度小于32mm时，可以把条码符号放在包装的顶部，并使符号的条垂直于包装顶部面的短边。条码符号到邻近边的间距应不小于19mm。

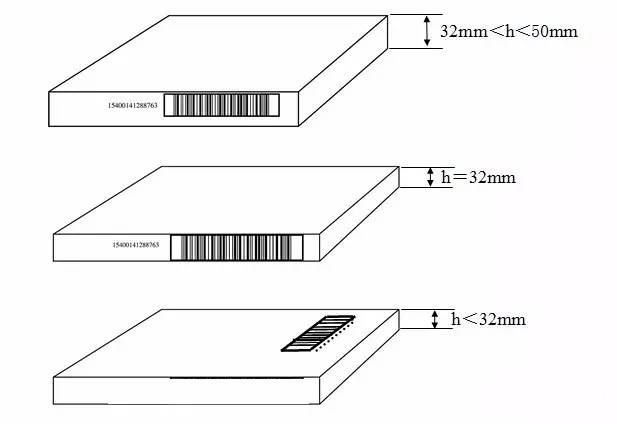

图2　浅的盒或箱上条码符号的放置

【标准解读】商品条码 条码符号放置指南 （四）

文章来源：中国条码技术与应用协会　　　　　2023年08月18日

　 物流单元上条码符号的放置

　　符号位置

　　每个完整的物流单元上至少应有一个印有条码符号的物流标签。物流标签宜放置在物流单元的直立面上。推荐在一个物流单元上使用两个相同的物流标签，放置在相邻的两个面上，短的面右边和长的面右边各放一个。

　　符号方向

　　条码符号应横向放置，使条码符号的条垂直于所在直立面的下边缘。

　　条码符号放置

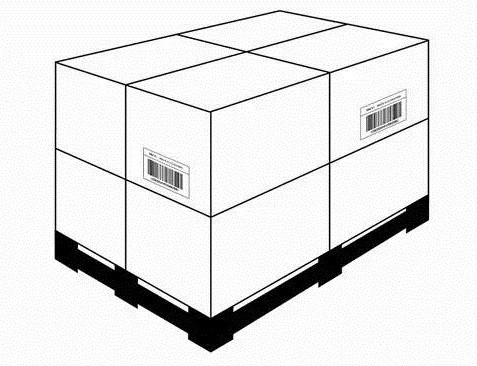

　　托盘包装

　　条码符号的下边缘宜处在单元底部以上400mm至800mm的高度（h）范围内，对于高度小于400mm的托盘包装，条码符号宜放置在单元底部以上尽可能高的位置；条码符号（包括空白区）到单元直立边的间距应不小于50mm。

　　箱包装

　　条码符号的下边缘宜在单元底部以上32mm处，条码符号（包括空白区）到单元直立边的间距应不小于19mm。

　　如果包装上已经使用了EAN-13、UPC-A、ITF-14或UCC/EAN-128等标识贸易项目的条码符号，印有条码符号的物流标签应贴在上述条码符号的旁边，不能覆盖已有的条码符号；物流标签上的条码符号与已有的条码符号保持一致的水平位置。

条码设计——条码符号的选择

文章来源：中国条码技术与应用协会　　　　　2023年08月18日

　　1、零售商品

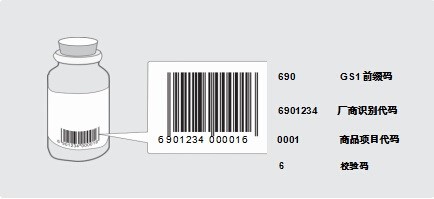

　　零售商品可选用EAN条码表示。在我国，目前主要采用EAN商品条码标识零售商品，包括EAN-13商品条码和EAN-8商品条码。EAN-13商品条码示例如图1所示。

图1  EAN-13商品条码实例

　　2、非零售商品

　　非零售商品的符号表示有多种，如EAN/UPC条码、ITF-14条码、UCC/EAN-128条码或GS1 DataBar条码。采用EAN/UPC条码表示非零售商品时，其方法与零售商品相同。UCC/EAN-128条码及GS1 DataBar条码可用于表示商品附加属性信息。

　　3、物流单元

　　物流单元的SSCC和应用标识符“00”采用UCC/EAN-128条码表示，如图2所示。

图2  表示物流单元的UCC/EAN-128条码

条码设计----条码尺寸的选择

文章来源：中国条码技术与应用协会　　　　　2023年08月18日

　　条码尺寸是随放大系数的变化而放大或缩小的。EAN的放大系数一般在0.80～2.00的范围内选择。当放大系数为1.00时，EAN-13商品条码的符号尺寸如图3所示，EAN-8商品条码的符号尺寸如图4所示。有关放大系数的其他具体介绍请见条码符号放大系数页面。

条码设计----左右侧空白区

文章来源：中国条码技术与应用协会　　　　　2023年08月18日

　　空白区位于条码符号最左和最右侧，与空的反射率相同的区域。左右侧空白区的宽度尺寸是成功识读条码符号的重要条件之一，也是系统成员在设计和印刷商品包装时最易忽略的要素。

　　当放大系数为1.00时，EAN-13条码符号的左、右侧空白区的最小宽度尺寸分别为3.63mm和2.31mm；EAN-8条码的左、右侧空白区的最小宽度为2.31mm。在一定的放大系数下，凡是空白区小于国家标准要求的最小宽度尺寸的条码即判定为不合格条码。

　　同样适用于零售商品标识的GS1 DataBar条码，不需要空白区。

条码设计----条码颜色的搭配

文章来源：中国条码技术与应用协会　　　　　2023年08月18日

　　条空颜色搭配是指条码符号中条和空的颜色组合搭配。条码是使用专用识读设备依靠分辨条空的边界和宽窄来实现的。商品条码扫描识读设备通常采用红光作为扫描光，因此在设计条/空颜色时，应选对红光反射低的颜色做条色，选对红光反射率高的颜色做空色。所以，条与空的颜色反差（反射率）越大越好。条空颜色搭配应符合GB 12904-2008《商品条码 零售商品编码与条码表示》国家标准的相关要求。

　　由于黑色可吸收各种波长的可见光，白色能反射各种波长的可见光，因此，黑条白空是最理想的颜色搭配。

　　通常条码符号的条空颜色可参考表1、表2进行搭配。

表1 可搭配颜色

条码设计----位置方向的选择

文章来源：中国条码技术与应用协会　　　　　2023年08月18日

　　1、位置选择

　　条码符号位置的选择应以符号位置相对统一、符号不易变形、便于扫描操作和识读为准则。首选位置宜在商品包装背面的右侧下半区域内。（商品包装正面是指商品包装上主要明示商标和商品名称的一个外表面）。条码符号与商品包装临近边缘的间距应不小于8mm或不大于100mm。商品包装背面不适宜放置条码符号时，可选择商品包装另一个适合的面的右侧下半区域放置条码符号。对于体积大的或笨重的商品，条码符号不应放置在商品包装的底面。

条码符号放大系数

文章来源：中国条码技术与应用协会　　　　　2023年08月18日

　　放大系数是条码设计尺寸与条码标准板尺寸的比值，由于条高的截短会影响条码符号的识读，因此不应随意截短条高。

　　不同放大系数所对应的模块宽度、EAN-13/UPC-A、EAN-8的主要尺寸如表1所示，UPC-E商品条码与放大系数的对应关系如表1所示。

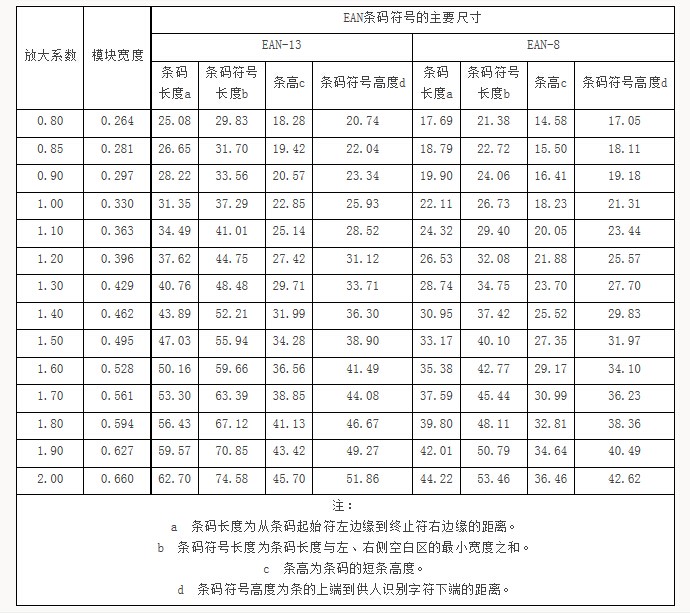

表1  放大系数与模块宽度、商品条码符号主要尺寸对照表    单位：毫米

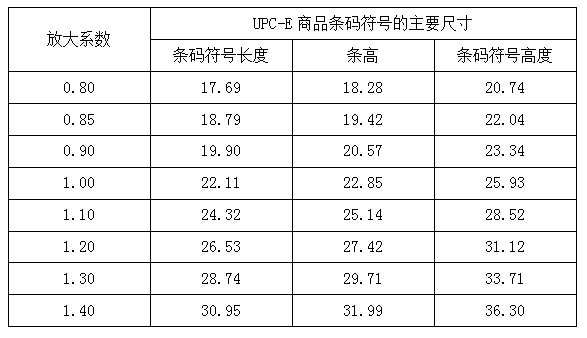

表2  放大系数与UPC-E商品条码符号主要尺寸对照表    单位：毫米

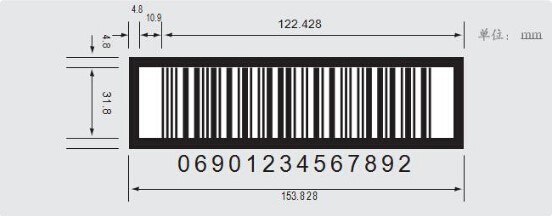

　　ITF-14条码符号的放大系数范围为0.625～1.200。条码符号的大小随放大系数的变化而变化。当放大系数为1.00时，ITF-14条码符号各个部分的尺寸如图1所示。条码符号四周应设置保护框。保护框的线宽为4.8mm，线宽不受放大系数的影响。下图为ITF-14条码符号（放大系数为1.000）。

图1  ITF-14条码符号尺寸示意图    单位：毫米

　　UCC/EAN-128条码符号的放大系数范围为0.50～0.84，在物流单元标签上，UCC/EAN-128条码的最小放大系数为0.50。条码符号的条高应大于或等于32mm，其中，供人识读的字符包括发货人、收货人、地址和公司等信息，高度不小于3mm。符号的实际高度应根据具体的要求确定。左右侧空白区的宽度不小于10个模块宽。

　　不同放大系数的条码，它们的尺寸误差要求也不同。放大系数越小，尺寸误差要求越严。0.85以下放大系数的条码大多数印刷厂印刷质量都得不到保证，因此建议企业不要采用0.85以下放大系数的条码。如只是高度尺寸不够，则可以用不减小条码放大系数而在印刷制版时适当截去部分条高的方法来解决。由于条码识读器性能的提高，截去部分条高一般不会影响扫描识读。

条码质量

文章来源：中国条码技术与应用协会　　　　　2023年08月18日

　　条码质量是保证条码可被正确识读的非常重要的决定因素，是POS商店实现商品准确、快速扫描结算的先决条件。条码符号质量的好坏直接关系到制造商、销售商和印刷企业等几方利益。

　　在实际应用中，由于条码识读设备识读环境的不同，对条码符号质量水平的要求就会有所不同，条码符号的质量要求由国家标准按符号等级的形式规定。

　　零售商品条码符号等级不得低于1.5/06/760，这是对商品条码符号的最低质量要求。其中，1.5为符号等级；06为测量孔径标号（测量孔径为0.15mm）；670（nm）为测量光波长，其允许偏差为±10nm。

条码生成设备

文章来源：中国条码技术与应用协会　　　　　2023年08月18日

　　条码生成设备可被分为打印生成、喷码生成、蚀刻生成。

　　1、打印生成

　　条码打印设备主要用于条码标签的打印。目前，打印条码标签有两种方式：专用条码打印机打印和普通打印机打印。

　　条码打印机又可被细分为“热敏式打印机”或“热转印打印机”。

　　2、喷码生成

　　喷码机是一种在线生产产品时，在产品上喷印可变信息的设备。由于该设备的技术特性，使得它可以在速度很快的情况下，准确赋予每件产品不同的编号（标识速度可达每分钟上百米，完成对上千个产品的标识）。因此，它在现代化的大规模生产上得到了广泛的应用。市场上流通的大量产品的生产日期、产品批号等都采用喷码的标志方式，喷码机更是在产品表面喷印条码的首选设备。

　　3、蚀刻生成

　　蚀刻(etching)技术是指将材料使用化学反应或物理撞击作用而移除的技术，可分为湿蚀刻(wet etching)和干蚀刻(dry etching)。

　　金属蚀刻，也称为光化学金属蚀刻（photochemical etching），是指通过曝光制版、显影后，将要金属蚀刻区域的保护膜去除，在金属蚀刻时接触化学溶液，达到溶解腐蚀的作用，形成凹凸或者镂空成型的效果。经过不断的改良和工艺设备的发展，蚀刻可用于金属条码的制作。对于金属条码的具体介绍，请参阅条码页面。
